路由交换-作业9-6.4.1 CCNA7 实施以太通道

路由交换-作业9-6.4.1 CCNA7 实施以太通道

当前进度 1.0

更新地址: https://blog.dayi.ink/?p=30 更新地址: https://type.dayiyi.top/index.php/archives/171/

【dayi的大键盘】新的博客：https://blog.dayi.ink ，欢迎来体验新的阅读。

更新中修改的内容

在试错过程中发现并修改的内容:

目前没有

0x00 准备文件

文件下载：

分步骤文件可以从文件末尾下载

0x01 打开文件

image-20230424173328820

看了看，过程好像不是特别复杂

0x02 引言

Packet Tracer-实施以太通道

目标

第 1 部分：建立网络

第 2 部分：配置以太通道

背景

您的任务是帮一家希望提高交换机主干链路性能的公司，设计一份以太通道的实施方案。您需要尝试用几种不 同的方式来实施以太通道链接，来评估哪种方式最适合这家公司。您需要构建拓扑，配置中继端口，并实施 LACP 和 PAgP 以太通道。

0x03 相关内容

  1. LACP是IEEE 802.3ad标准中定义的协议，而PAgP是思科开发的专有协议。
  2. PAgP（Port Aggregation Protocol）, LACP（Link Aggregation Control Protocol）都是用于链路聚合的协议
  3. LACP支持主动模式和被动模式，可以根据需要在两个设备之间进行动态协商，而PAgP只能在主动模式下进行聚合。

0x10 第 1 部分： 建立网络

使用下表构建交换拓扑。

0x11 第 1 部分：步骤 1 ： 获取所需的设备。

a. 单击底部工具栏中的 “ Network Devices (网络设备) ” 图标。

b. 单击子菜单中的 Switches (交换机) 条目。

c. 找到 2960 交换机的图标。单击并且把 2960 交换机的图标拖动到拓扑区域中。

d. 重复上述步骤， 让拓扑区域中有 三个 2960 交换机。

e. 通过单击并拖动将设备排列到可以使用的布局中。

image-20230424173855350
image-20230424173902938

0x12 第 1 部分：步骤 2 ： 命名这些设备 。

这些设备都有一个默认的名称，您需要对这个名称进行修改。您需要把设备命名为 SWA、 SWB 和 SWC。您 正在更改设备的显示名称。这是每个设备下方显示的文本标签。这 不 是主机名。您的显示名称必须与这一步骤 中提供的名称完全匹配。如果显示名称不匹配，您的设备配置就不会得分。

a. 单击设备图标下方的设备显示名称。文本字段应该会显示出一个闪烁的插入点。如果设备的配置窗口显示 出来，就关闭这个窗口并重试，点击的位置要离设备图标稍远一点。

b. 用正确的显示名称替换掉当前的显示名称。

c. 重复这个步骤， 直到所有设备都命名完成。

就是命名啦，单击交换机的名字就可以重命名

PIC

0x13 第 1 部分：步骤 3 ： 连接设备。

a. 单击底部工具栏中的橙色闪电 Connections (连接)图标。

b. 找到以太网铜直通线缆的图标。 它看上去像是一个黑色对角实线。

c. 要连接设备，单击以太网直通线缆的图标， 然后单击要连接的第一台设备。选择正确的端口，然后单击第 二台设备。选择正确的端口，这两台设备就会连接起来。

d. 按照下表所示来连接设备。

端口通道 设备 端口连接 类型
1 SWA 到 SWB G0/1 到 G0/1 PAgP
1 SWA 到 SWB G0/2 到 G0/2 PAgP
端口通道 设备 端口连接 类型
2 SWA 到 SWC F0/21 到 F0/21 LACP
2 SWA 到 SWC F0/22 到 F0/22 LACP
端口通道 设备 端口连接 类型
3 SWB 到 SWC F0/23 到 F0/23 LACP
3 SWB 到 SWC F0/24 到 F0/24
  • 橙色闪电
  • 黑色对角实线
  • 按表格选择端口就可以啦。
https://pic.icee.top/blog/pic_bed/%E5%8A%A8%E7%94%BB%20%2829%29.gif

我做完之后是百分之14的进度

0x20 第 2 部分： 配置以太网通道

打开配置窗口

在每台交换机上，把端口通道中使用的端口配置为静态中继端口。

0x21 第 2 部分：步骤 1 ： 配置一条 PAgP 以太通道。

按照前面练习的流程把端口通道 1 配置为 SWA 和 SWB 之间的 PAgP 以太通道。两端都应该协商以太通道。

  1. SWA的CLI下输入

    Switch>enable
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.

#选择范围
Switch(config)#interface range G0/1,G0/2

# 切换为trunk模式
Switch(config-if-range)#switchport mode trunk

# 两个接口配置为组号为 1 的以太通道
# mode desirable 表示将接口设置为协商模式，在对端支持 PAgP 的情况下协商以太通道。
Switch(config-if-range)#channel-group 1 mode desirable

  2. SWB的CLI同样：

    Switch>enable
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#int range g0/1,g0/2
Switch(config-if-range)#switchport mode trunk
Switch(config-if-range)#channel-group 1 mode desirable

  3. 【可选】查看配置

    Switch(config-if-range)#end
Switch#
%SYS-5-CONFIG_I: Configured from console by console
show etherchannel summary
Flags:  D - down        P - in port-channel
       I - stand-alone s - suspended
       H - Hot-standby (LACP only)
       R - Layer3      S - Layer2
       U - in use      f - failed to allocate aggregator
       u - unsuitable for bundling
       w - waiting to be aggregated
       d - default port

Number of channel-groups in use: 1
Number of aggregators:           1

Group  Port-channel  Protocol    Ports
------+-------------+-----------+----------------------------------------------

1      Po1(SU)           PAgP   Gig0/1(P) Gig0/2(P)
    Number of channel-groups in use：当前使用的聚合组的数量。
Number of aggregators：当前使用的聚合器数量。
Group：聚合组的组号。
Port-channel：聚合组的端口通道号。
Protocol：使用的聚合协议，这里是 PAgP。
Ports：聚合组所包含的端口列表。
聚合组 1 有 GigabitEthernet0/1 和 GigabitEthernet0/2 两个端口。

Layer2 协议是指工作在 OSI 模型的数据链路层（第二层）的网络协议
P - in port-channel 表示一个端口当前正在一个以太通道聚合组中，并且已经被激活。

分步骤文件可以在文章末尾下载

咱这里进度是百分之41

image-20230424180722428

0x22 第 2 部分：步骤 2 ： 配置一条 LACP 以太通道。

把端口通道 2 配置为 SWA 和 SWC 之间的 LACP 以太通道。两端都应该协商以太通道。

  1. 在SWA执行

    #进入配置模式
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.

# 为了方便演示，改了下主机名
Switch(config)#hostname SWA
SWA(config)#

Switch>enable
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#hostname SWA

#选择范围
SWA(config)#int range f0/21,f0/22
SWA(config-if-range)#switchport mode trunk

SWA(config-if-range)#channel-group 2 mode active
Creating a port-channel interface Port-channel 2

SWA(config-if-range)#

  2. 同样在SWC执行：

    Switch>enable
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#hostname SWC
SWC(config)#int range f0/21,f0/22
SWC(config-if-range)#switchport mode trunk
SWC(config-if-range)#channel-group 2 mode active

  3. 【可选】查看配置，在SWA上执行

    SWA(config-if-range)#end
SWA#
%SYS-5-CONFIG_I: Configured from console by console
show etherchannel summary
Flags:  D - down        P - in port-channel
       I - stand-alone s - suspended
       H - Hot-standby (LACP only)
       R - Layer3      S - Layer2
       U - in use      f - failed to allocate aggregator
       u - unsuitable for bundling
       w - waiting to be aggregated
       d - default port

Number of channel-groups in use: 2
Number of aggregators:           2

Group  Port-channel  Protocol    Ports
------+-------------+-----------+----------------------------------------------

1      Po1(SU)           PAgP   Gig0/1(P) Gig0/2(P)
2      Po2(SU)           LACP   Fa0/21(P) Fa0/22(P)
SWA#
    image-20230424182318580

  4. 可以看到已经成功配置啦

目前进度应该在百分之70

image-20230424182451304

0x23 第 2 部分：步骤 3 ： 配置一条备份的 LACP 以太通道。

把端口通道 3 配置为 SWB 和 SWC 之间的 LACP 以太通道。在这种情况下， SWC 会向 SWB 发起协商。 SWB 不会发起通道协商。

  1. 在SWB上CLI执行：

    Switch>en
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#hostname SWB

SWB(config)#int range f0/23,f0/24
SWB(config-if-range)#switchport mode trunk
SWB(config-if-range)#channel-group 3 mode passive

  2. 在SWC上的CLI执行

      SWC(config-if-range)#int range f0/23,f0/24
  SWC(config-if-range)#switchport mode trunk

  #这里跟B不同
  SWC(config-if-range)#channel-group 3 mode active

  3. 到这里应该就结束啦

  4. 【可选】在SWB上执行

    show etherchannel summary

SWB(config)#end
SWB#show etherchannel summary
Flags:  D - down        P - in port-channel
       I - stand-alone s - suspended
       H - Hot-standby (LACP only)
       R - Layer3      S - Layer2
       U - in use      f - failed to allocate aggregator
       u - unsuitable for bundling
       w - waiting to be aggregated
       d - default port

Number of channel-groups in use: 2
Number of aggregators:           2

Group  Port-channel  Protocol    Ports
------+-------------+-----------+----------------------------------------------

1      Po1(SU)           PAgP   Gig0/1(P) Gig0/2(P)
3      Po3(SU)           LACP   Fa0/23(P) Fa0/24(P)
SWB#

    至此，完成。

    image-20230424183429079

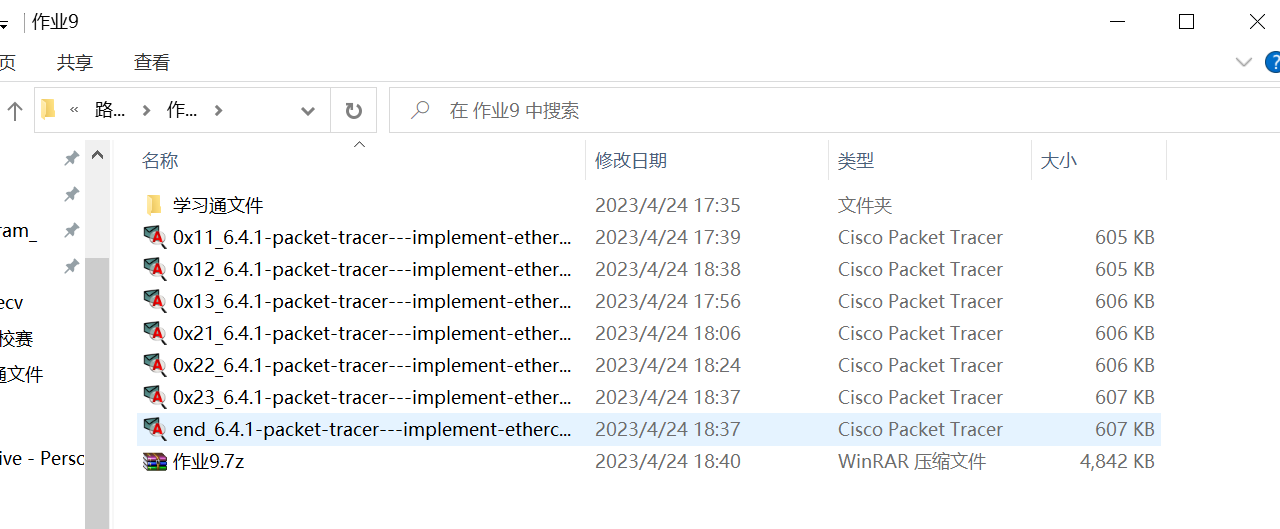

0x30 文件下载

https://pic.icee.top/blog/pic_bed/%E4%BD%9C%E4%B8%9A9.7z

image-20230424184208658
